Rail DIN Z-Wave pour Fibaro et Qubino

On trouve sur Thingiverse des supports rail DIN pour actionneurs Fibaro et Qubino.

Toutefois, il faut être prudent car un actionneur chauffe même si aucune charge ne lui est appliqué.

Aussi, et parce que on nous l’a demandé, nous avons dessiné des supports offrant un maximum de ventilation en prenant les meilleures idées rail DIN trouvées sur Thingiverse.

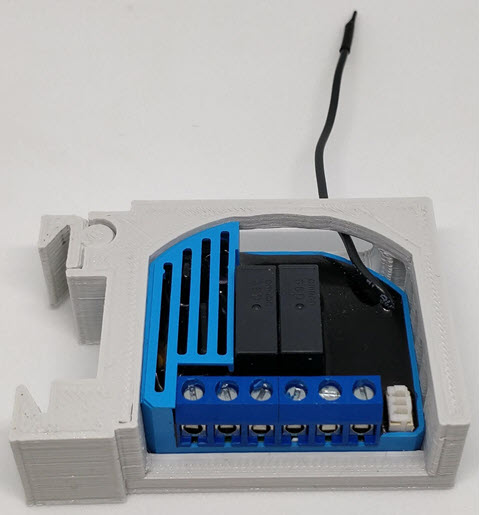

La première idée trouvée sur Thingiverse est un système de clipsage du module rail DIN qui permet de mettre et retirer un module sans avoir à démonter les disjoncteurs et le rail DIN lui-même.

La seconde idée que nous avons apportée est une aération importante des supports rail DIN.

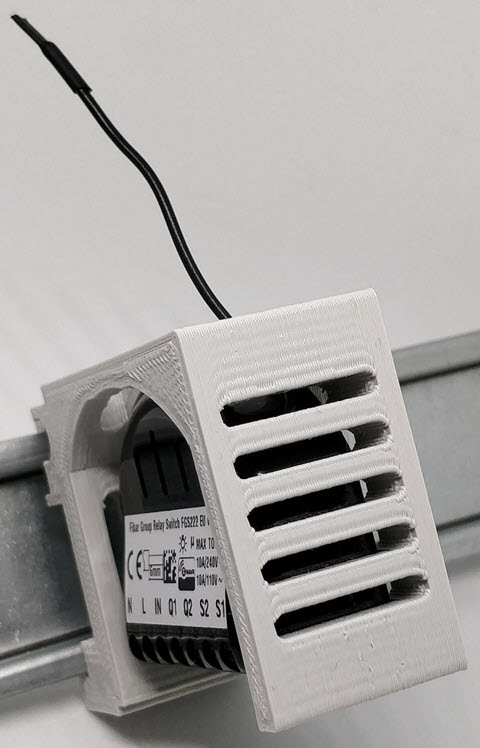

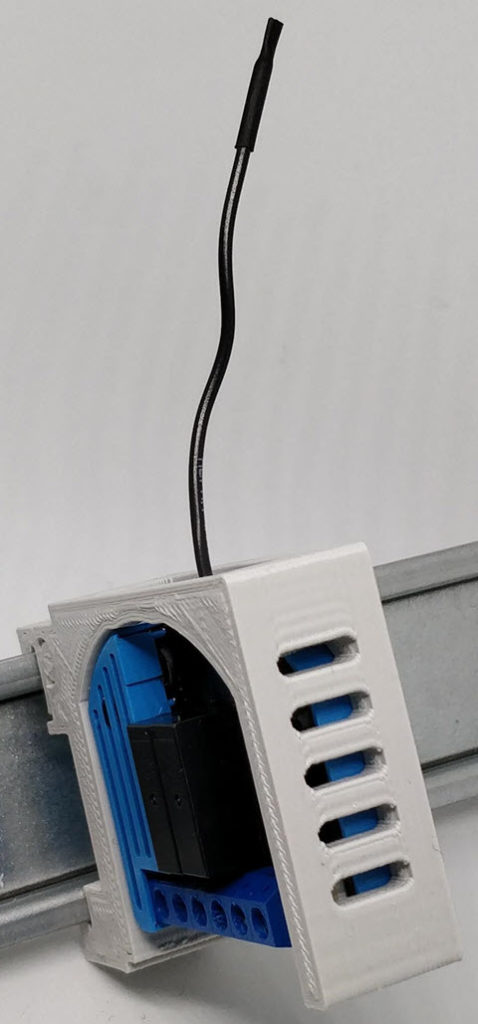

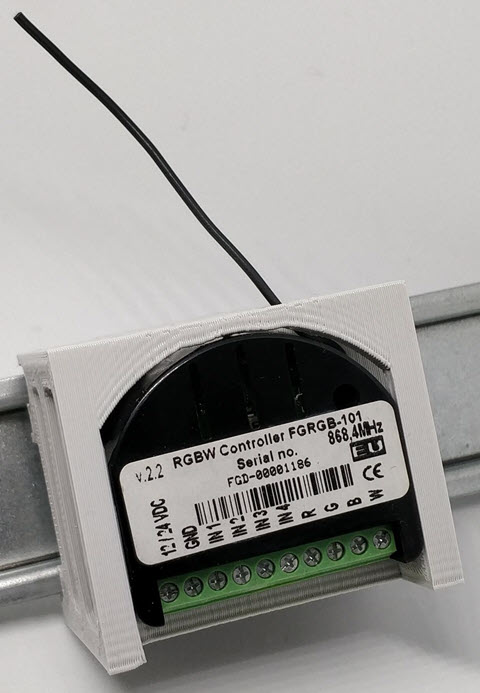

La troisième idée est de normaliser les dimensions afin d’être homogène vis-à-vis des modules existants, 1 module pour les Qubino et anciens Fibaro, 1.5 module pour les Qubino et nouveaux modules Fibaro plus larges et 3 modules pour un montage des Qubino et Fibaro de face.

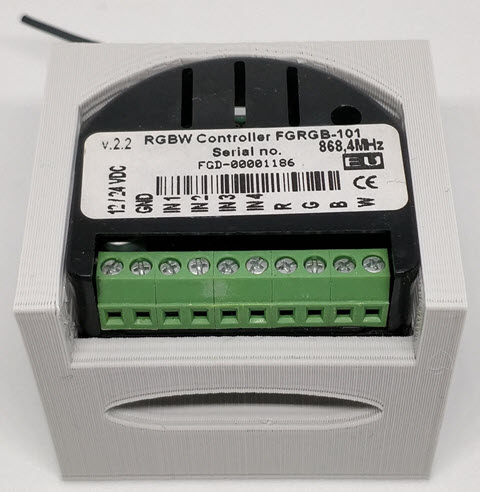

Enfin, la quatrième idée est de concevoir un unique support rail DIN pour des actionneurs Fibaro ou Qubino.
De ce fait, l’insertion d’un actionneur Fibaro ou Qubino est très ajusté dans le support rai DIN.

ATTENTION

Bien que les actionneurs soient CE, le support ne l’est pas.
Imprimé en PLA, il peut subir des déformations dues à la chaleur de l’actionneur si vous appliquez une charge importante sur celui-ci.
Bien que nous n’ayons encore jamais vu un actionneur prendre feu, le PLA fond avec des flammes.
Aussi nous pouvons fournir des supports rail DIN imprimés avec un filament retardant conforme aux normes UL 94.
Pour faire simple, le filament retardant est un composé qui dégage du CO2 et qui asphyxie les flammes en 10 secondes.

RAPPEL

Il est déconseillé de mettre des actionneurs dans un tableau électrique.
Toutefois, pour piloter un ballon d’eau chaude avec un relais de puissance, une sonnette qui enverra un retour d’état à votre box domotique, …, ce ne sont que quelques exemples, vous pouvez parfaitement le faire, mais n’oubliez pas de prendre les précautions d’usages avant d’intervenir dans votre tableau électrique.
