Il s’agit d’un témoin lumineux fonctionnant en WiFi, pilotable par une box domotique comme l’eedomus, Jeedom, Domoticz, …, ou par un IPX.
Basé sur un ESP8266, il est équipé de 7 leds WS2812B 3535.
Comme tous mes produits, il a été développé initialement pour un client souhaitant avoir un voyant lumineux dans son sous-sol afin de connaitre l’état de son alarme. En effet quand on dispose de plusieurs entrées dans son habitation, qui plus est en famille, on ne sait jamais si l’alarme est activée ou désactivée.

J’ai donc décidé d’en faire un produit à part entière qui peut servir à bien d’autres choses :

• témoin alarme bien sûr,
• météo de demain,
• état de la circulation routière,
• état des ouvrants,
• indicateur d’arrosage extérieur,
• veilleuse de nuit pour les enfants ou pour baliser une pièce,
• témoin sonnette pour les personnes malentendantes,
• réveil lumineux,
• et toute votre imagination.

Doté d’API http, il permet de faire :

• ON/OFF, pause et reprise,
• des animations de type roue, fondu, clignotement plus ou moins vite,
• de répéter n fois ou sur un délai définit en secondes les animations,
• des couleurs prédéfinies ou personnalisées,
• de la variation de luminosité.

Facile d’installation, il est aimanté, pas de trou pour le fixer.
Sur un meuble, un réfrigérateur, un mur grâce un second aimant autocollant, il trouvera sa place facilement.

Encombrement réduit, il fait 48mm de diamètre par 32mm de hauteur.

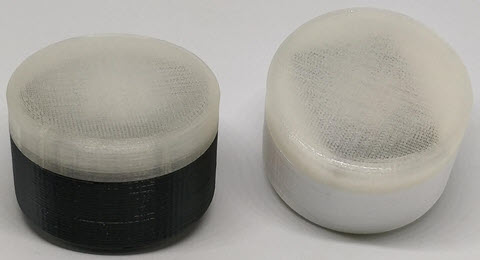

Disponible en blanc ou noir, ainsi que des accessoires optionnels, comme fixation sur tube IRO, encastrement dans un pot pour Legrand Céliane, bientôt Lexman série Epure et Schneider série Odace .

Actuellement en version 1.10, il possède une fonction de mise à jour automatique qui télécharge une nouvelle version si elle existe sur mon serveur.

Bien sûr dans le respect de votre vie privée, aucune information sur l’usage qu’il en est fait ainsi que les éléments de votre réseau informatique ne sont transmis.

Tous mes développements possèdent une interface web adaptative (PC, smartphone, tablette) que j’améliore régulièrement.

La configuration (version 1.10 du 15/12/2019)

Pour accéder au LAM, on peut lui donner un nom (“lam” par défaut), suivant les caractéristiques de votre réseau cela peut-être “lam.local”, par le service “bonjour” si votre PC Windows en est équipé, ou bien par son adresse IP une fois dans votre réseau WiFi.
Une adresse IP fixe est préférable avec une box une box domotique.

Synoptique du fonctionnement

Disposition des leds

Premier démarrage du LAM

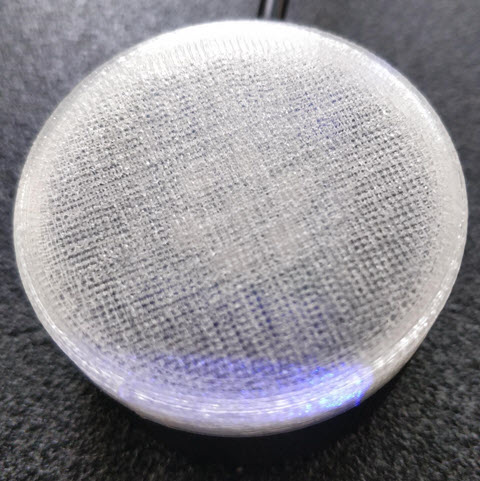

Alimentez le LAM avec son adaptateur 5 volts, au bout de 5 secondes les leds vont s’allumer en bleu.

Recherchez le réseau WiFi (mode AP) commençant par « LAM- » suivi par 6 caractères (représentant les 6 derniers caractères de l’adresse MAC), exemple :

Connectez-vous à celui-ci avec le mot de passe tout en minuscule « rootxxxxxx » ou xxxxxx représente les 6 derniers caractères de l’adresse MAC, exemple pour le réseau WiFi ci-dessus : root3b765d

Ouvrez un navigateur internet et saisissez comme adresse url « http://192.168.4.1 ».

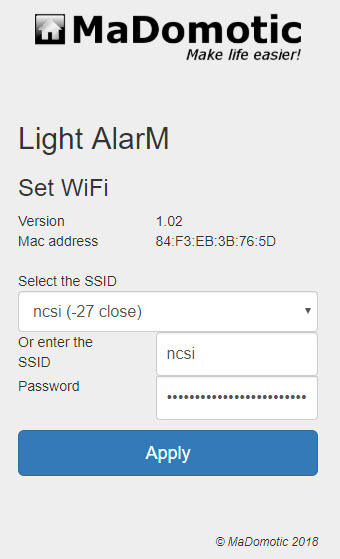

Vous pouvez maintenant configurer l’accès du LAM dans votre réseau WiFi :

Sélectionnez votre réseau WiFi SSID dans la liste ou saisissez-le si il est caché (le fait de saisir un SSID est prioritaire), puis entrez le mot passe de votre réseau WiFi.
Une fois les paramètres fixés, cliquez sur « Apply », durant cette étape, le LAM essaye de se connecter à votre réseau WiFi, les leds clignoteront en rose.
Si les paramètres sont corrects, vous aurez l’indication « Success » puis un bouton rouge « Reboot », les leds redeviendront en bleu fixe.
Cliquez sur « Reboot », le LAM redémarre de lui-même et affichera la page d’information avec son adresse IP.

Comme indiqué dans le synoptique de fonctionnement ci-dessus, si le SSID de votre réseau WiFi ou le mot de passe ne sont pas corrects, le LAM redémarrera de lui-même et vous devrez reprendre la phase « Premier démarrage du LAM ».

Démarrage normal

Pour accéder au LAM, vous avez 3 méthodes suivant votre réseau et votre box ADSL / Fibre :

• http://adresse_ip
• http://lam
• http://lam.local

A chaque fois que vous accéderez au LAM avec un nouveau navigateur, un « Nom d’utilisateur » et « Mot de passe » vous seront demandés pour la session.
Par défaut, ils sont « admin » « admin » que vous pourrez personnaliser par la suite.

Menu principal

Une fois identifié, vous arrivez sur le menu suivant :

L’option « Information » qui vous donne les principaux paramètres du LAM.
L’option « Network » pour la configuration IP.
L’option « WiFi » pour les paramètres WiFi.
L’option « Configuration » pour configurer tout ce qui est spécifique au LAM.
L’option « Firmware Update » si vous souhaitez faire des mises à jour manuellement comme par exemple une version bêta, dans ce cas vous devez me demander le firmware que je vous adresserai par email.
L’option « Passwords » afin de modifier les logins et mots de passe.
L’option « API Tools », quelques API pour vous aider à tester les syntaxes, redémarrer le LAM et effacer tous les paramètres y compris le WiFi, mots de passe, si vous céder votre LAM.

Option Information

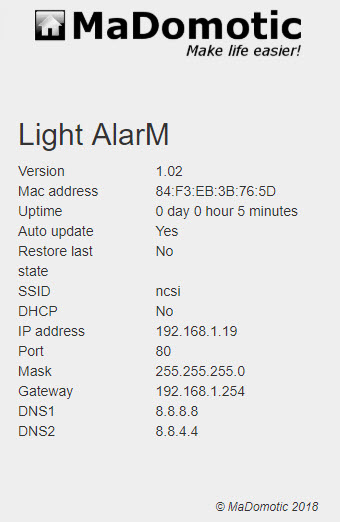

Vous retrouvez sur cette page les principaux paramètres du LAM, dont « Uptime » qui correspond à la durée de fonctionnement depuis le dernier démarrage.
Le bouton « Home » vous permet de revenir au Menu Principal.

Option Network

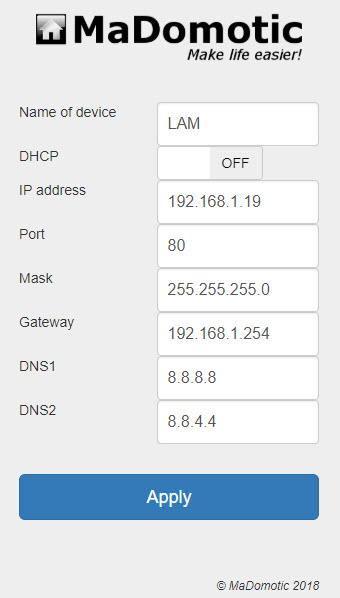

Vous pouvez modifier le nom du LAM dans le champ « Name of device », attention celui-ci doit être unique dans votre réseau, les espaces dans le nom sont interdits et seront remplacés par des « _ » , il ne peut pas faire plus de 15 caractères, et plus tard vous pourrez accéder au LAM avec le lien http://nouveau_nom
Préférez DHCP sur OFF avec une adresse IP fixe unique.
Vous pouvez mettre un port autre que 80 et dans ce cas pour accéder au LAM vous taperez l’adresse http://lam:numéro_du_port y compris pour les API.
Validez vos paramètres avec « Apply » puis « Reboot », le LAM redémarre.

Option WiFi

Vous retrouvez dans cette page les mêmes paramètres qu’au Premier démarrage du LAM.

Option Configuration

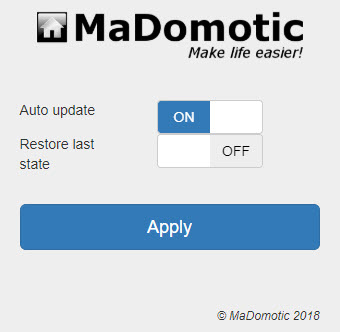

« Auto update » permet de définir si le LAM doit rechercher automatiquement les mises à jour au démarrage (ON par défaut).
« Restore last state » permet de reprendre l’état des leds après une coupure de courant (OFF par défaut).
« Led brightness » permet de définir la luminosité de la led par défaut de 1 à 255 (31 par défaut).
« First led » pour la translation des numéros de leds par rapport à la position du cordon USB, par exemple si vous saisissez 3, la led 3 deviendra 0, la led 4 deviendra 1, etc …, référez-vous au schéma de la disposition des leds donné plus haut pour bien comprendre le mappage des leds. Avec cette option, vous pouvez mettre le LAM dans la position souhaitée et ainsi avoir la première led à 0 heure.
Validez vos paramètres avec « Apply » puis « Reboot », le LAM redémarre.

Option Firmware Update

Si vous souhaitez faire des mises à jour manuellement comme par exemple une version bêta, dans ce cas vous devez me demander le firmware que je vous adresserai par email.

Option Passwords

Dans cette page vous pouvez modifier le non de l’utilisateur et son mot de passe, les 2 valeurs sont obligatoires, 16 caractères maximum pour chacun (« admin » « admin » par défaut).
Optionnel pour les API, vous pouvez donner un nom d’utilisateur et mot de passe, dans ce cas, la commande API devra contenir les paramètres « &api_user=……&api_secret=….. », vous pouvez prendre les mêmes paramètres que ceux utilisés par votre box domotique, 16 caractères maximum pour chacun.

Option API Tools

Sur cette page, vous avez quelques exemples d’API qui ouvre un nouvel onglet.
« Set random leds », lance des couleurs aléatoires sur les leds.
« Set leds OFF », eteint les leds.
« Version », affiche un JSON avec les principaux paramètres.
« Reboot », redémarre le LAM.
« Reset all », efface tous les paramètres y compris le WiFi, mots de passe, si vous céder votre LAM par exemple (je ne souhaite pas 😉 ).

ATTENTION, il n’y a pas de demande confirmation pour ces options, c’est pour cela que 2 boutons sont de couleur orange, à vous d’être conscient des risques de l’option « Reset all ».

Reset WiFi du LAM

Le LAM est alimenté, débranchez-le.
Alimentez le LAM, au bout de 5 secondes, une animation en bleu de la led 0 à 6 va apparaitre.
Pendant cette animation, débranchez-le, attention vous n’avez que 5 secondes.
Alimentez de nouveau le LAM et suivez la procédure Premier démarrage du LAM.

Nota : Au lieu de débrancher le LAM et de le rebrancher, vous pouvez utiliser l’API reboot.

API de la version 1.10 (15/12/2019)

Pour déclencher une action sur le LAM, il suffit d’envoyer une commande à partir de votre box domotique ou bien d’un navigateur internet, d’un PC, smartphone ou tablette.
Dans les exemples qui vont suivre, nous utiliserons le nom “lam” qui peut être remplacé par l’adresse IP.

http://lam/api/leds?set=xxx&color=xxx&bright=xxx&led=xxx&speed=xxx&iteration=xxx&delay=xxx[&api_user=……&api_secret=…..]

Nota : L’ordre des mots clés n’a pas d’importance. Tous les mots clés ne sont pas forcément nécessaires, dans le doute, faites des tests avec un navigateur internet.

Où set=[ on | off | pause| restart | wheel | strobe | fade | random ]

• on, allume les leds en fixe avec la dernière couleur et dernière luminosité
• off, éteint les leds, arrête définitivement l’animation en cours et supprime les couleurs fixées
• pause, suspend l’animation en cours sans éteindre les leds
• stop, arrête l’animation en cours et éteint les leds
• restart, reprend l’animation qui était en pause ou en stop
• wheel, animation roue
• strobe, animation flash
• fade, animation progressive fondue in/out
• random, animation aléatoire des couleurs (le paramètre &color sera ignoré)

Où color=[red | green | blue | yellow | cyan | orange | purple | pink | white | black | rgb(r,g,b) | xrgb ]
avec une couleur prédéfinie : red, green, blue, yellow, cyan, orange, purple, pink, white, black
avec rgb(r,g,b) en valeur décimale ou hexadécimale commençant par la lette ‘x’, exemple pour du bleu : rgb(0,0,255) ou rgb(x0,x0,xff)
avec xrgb un triplet en hexadécimal commençant par la lettre ‘x’, exemple pour du bleu : x0000ff

Où bright=0 à 255, correspondant à la luminosité (brightness) des leds (valeur par défaut 255 luminosité maxi au démarrage)

Où led=0 à 6 pour allumer une led de façon indépendante (set=on obligatoire)

Où speed=0 à 4 294 967 295, correspondant à la vitesse de l’animation en millisecondes, valeur par défaut 50ms

Où iteration=n, (set=[ wheel | strobe | fade | random] obligatoire) n=-1 pour une animation permanente, ou n de 1 à 2147483647 après quoi la commande set=stop sera automatiquement exécutée

Où delay=n, n=0 pour une animation permanente, à n=4294967295, (set=[ on | wheel | strobe | fade | random ] obligatoire) pour une durée en secondes après quoi la commande set=stop sera automatiquement exécutée

Nota : itération travaille en numérique à la led ou avec un groupe de leds ce qui permet à une animation un cycle complet, alors que delay arrête une animation au bout de n secondes même si le cycle n’est pas complet. En cas de doute, utilisez le mot clé delay.

Optionnel, api_user et api_secret est un utilisateur et mot de passe associé pour exécuter les API.

En retour des API, vous obtiendrez la structure JSON suivante si la commande est valide :
{
“success”: 1
}

Quelques exemples :

• http://lam/api/leds?set=on&color=blue, allume les leds en bleu
• http://lam/api/leds?set=pause, suspend l’animation en cours
• http://lam/api/leds?set=strobe&color=white&speed=50, stroboscope blanc, à une vitesse de 20 flashs par seconde, ATTENTION AUX YEUX ça flashe, risque de cécité si vous regardez les leds
• http://lam/api/leds?set=strobe&color=blue&speed=1000&bright=20, allume les leds en bleu pendant 1 seconde puis éteint les leds pendant 1 seconde de façon périodique avec une luminosité de 8% environ
• http://lam/api/leds?set=wheel&color=red&speed=50, animation roue en rouge à une vitesse de 50 millisecondes par led soit 1/3 de seconde environ par tour
• http://lam/api/leds?set=restart, reprend l’animation mis en pause
• http://lam/api/leds?set=fade&color=green&speed=3, fondue in/out en vert avec 3 millisecondes entre chaque pas des 256 intensités soit un peu moins d’une seconde entre chaque fondue
• http://lam/api/leds?set=off, éteint les leds
• http://lam/api/leds?set=on&color=cyan&bright=20, allume les leds en cyan avec une luminosité de 8% environ
• http://lam/api/leds?set=random, allume les leds de façon aléatoire

http://lam/api/version[&api_user=……&api_secret=…..]

Cette API renvoie une structure JSON :
{
“product”: “LAM”, Nom du produit
“version”: “1.10”, Version
“device”: “LAM”, Nom du device donné dans la page de configuration
“uptime”: “0 day 0 hour 9 minutes” En service depuis
}

http://lam/api/set?auto_update=[ yes | no]&restore_last_set=[ yes | no]&brightness=x&first_led=x[&api_user=……&api_secret=…..]

Nota : L’ordre des mots clés n’a pas d’importance. Tous les mots clés ne sont pas forcément nécessaires.

• auto_update, permet d’automatiser les mises à jour au démarrage du LAM
• restore_last_set, permet de reprendre l’état en cours après une coupure de courant
• brightness, luminosité des leds de 1 à 255
• first_led, première led pour la translation de 0 à 6

http://lam/api/reboot[&api_user=……&api_secret=…..]

Permet de redémarrer le LAM à distance.

http://lam/api/resetAll[&api_user=……&api_secret=…..]

Efface tous les paramètres y compris le WiFi, mots de passe.

La box domotique

Sur eedomus par exemple, il suffit de créer un actionneur de type http, avec les paramètres couleur, animations, etc …

Nota : Sur eedomus le contributeur Influmam a écrit un plugin dans le store. De plus, le plugin créé des actionneurs prédéfinis vous facilitant considérablement la tâche.
Plugins d’Influman sur eedomus
Merci à Influmam.
Le LAM sur eedomus

Roadmap des versions futures

Un accès en https peut-être.

Conclusion

Voilà pour cette présentation du LAM.
Faites-moi part de vos remarques et améliorations que vous souhaitez.

Retrouvez ce produit dans la boutique.
